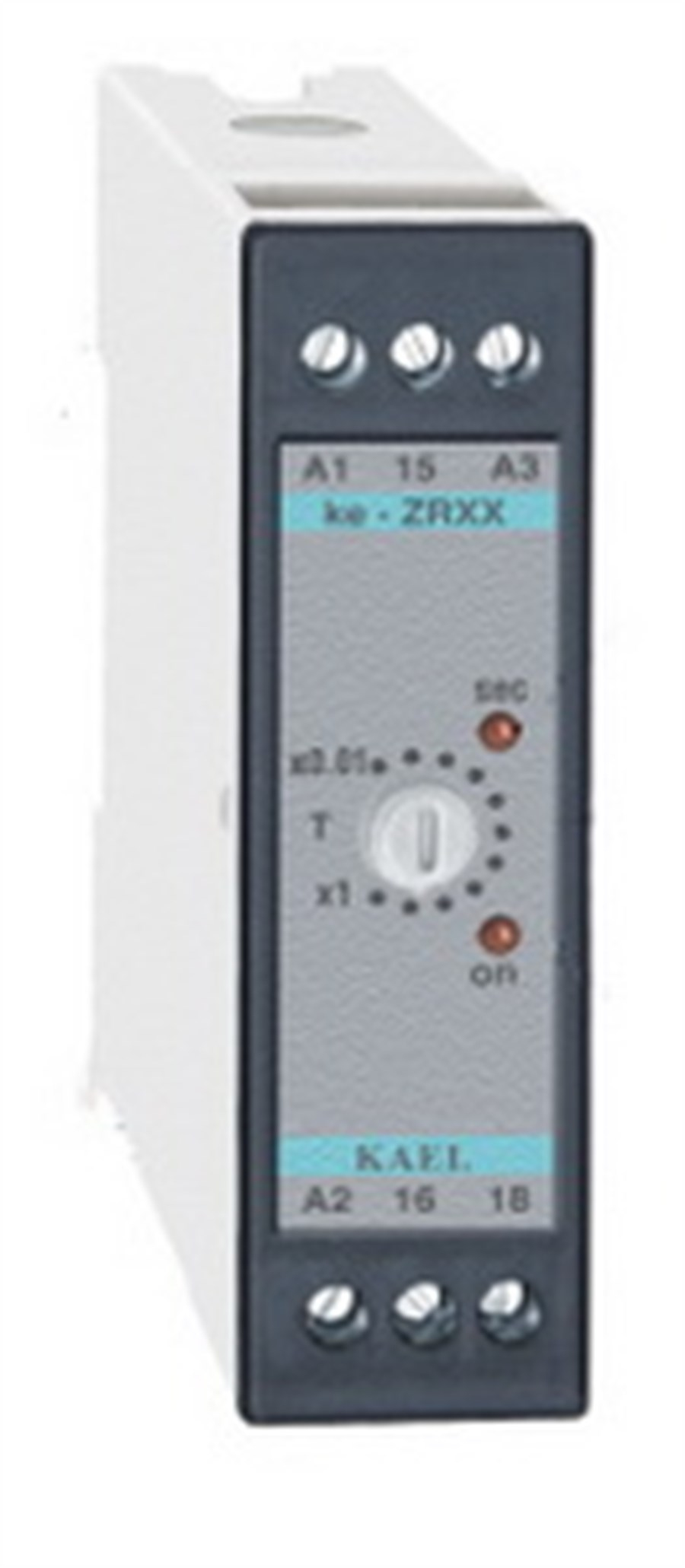

32 adet zaman aralık seçimi Açmada-çekmede gecikme fonksiyonu 230/220 V ac veya 24V ac/dc ile çalışabilme özelliği

TEKNİK BİLGİ:

İşletme Gerilimi(Un)

A1-A2 terminalleri :220 Vac

A3-A2 terminalleri :24 Vac veya 24Vdc

İşletme aralığı :(0,8-1,2) x Un

Frekans : 50/60 Hz.

Kontak Akımı : Max.5 A / 240 Vac

Güç Tüketimi : < 8 VA

Cihaz Koruma Sınıfı : IP20

Klemens Koruma Sınınfı : IP00

Ortam Sıcaklığı : - 5 °C....+ 50 °C

Bağlantı Şekli : Pano içindeki klemens rayına

Boyutlar : 23x82x80 mm

Genel : Mikroişlemci kontrolludur.Cihazın yan tarafında bulunan dip switch kullanılarak 32 değişik zaman aralık seçimi yapmak mümkündür.Ayrıca çekmede gecikme veya açmada gecikme modu seçilebilir.

ÇALIŞMA MODU (FONKSİYON) SEÇİMİ: 1 nolu dip switch çalışma modunu belirler. Eğer ON konumuna getirilirse cihaz çekmede gecikme modunda çalışır (GRAFİK 1). Eğer OFF konumunda ise açmada gecikme modunda çalışır(GRAFİK 2).

ZAMAN AYAR SKALASININ KULLANIMI: Cihazın üzeride bulunan ayar potansiyometresinin skalası 0,01 'den 1'e kadar düzenlenmiştir.Ayarınız dip switch ile seçtiğiniz zaman aralık modunun belirlediği aralıkta %1 adımlarla ayarlanabilir.

Örnek1:

Yandaki zaman aralık modunu seçmiş iseniz,potansiyometrenin max. olduğu durumda röle 100 sn sayar,min.'da ise 1 sn sayar.Ayarınızı 1 sn'lik adımlar halinde yapabilirsiniz. (Tablodaki min.değer ayar adım süresidir).

Örnek 2:

Bu zaman aralığında ise ayarınızı 12sn'lik adımlar halinde min. 12 sn'den max. 1200 sn=20 dakikaya kadar yapabilirsiniz.Eğer potansiyometreyi skalanın 0,4 yazan noktasına getirmişseniz cihazın sayacağı zaman şu şekilde hesaplanır. Zaman = 0,4 x 20 dak = 8 dk formüldeki 20 dakika dipswitch ile seçtiğiniz zaman aralığının max. değeridir). NOT:Rölenin çalışması esnasında çalışma modunu,zaman aralık seçimi ve potansiyometre ayarını değiştirebilirsiniz.Bu durumda yeni seçimleri değerlendirmeye devam eder.
