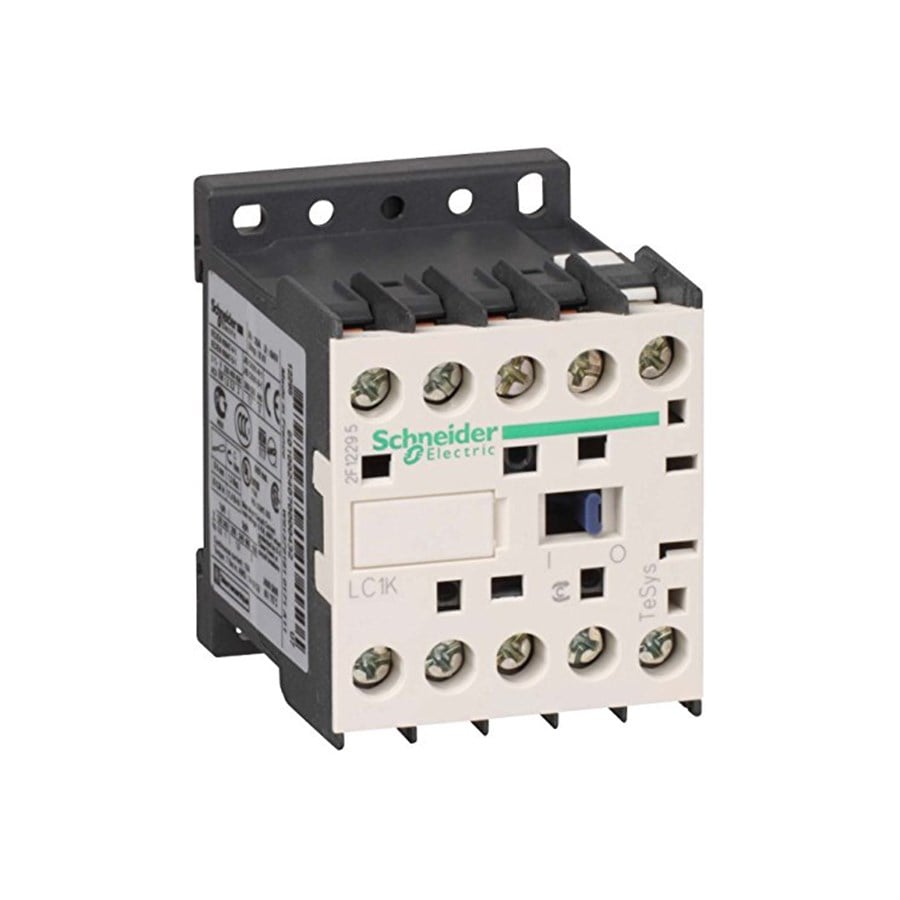

Schneider LC1-K1610Q7 7,5KW 380V Kontaktör

Schneider LC1-K1610Q7 7,5KW 380V Kontaktör (1023687)

Marka : SCHNEIDER
Fiyat : ₺775,15(KDV Dahil)
Favorilere Ekle
Ana
seri
TeSys
ürün ya da bileşen tipi
Kontaktör
ürün adı
TeSys K
cihaz kısa adı
LC1K
cihaz uygulaması
Kontrol
kontaktör uygulaması
Motor kontrol
Tamamlayıcı
kullanım kategorisi
AC-3
kutup açıklaması
3P
kutup kontak düzenleme
3 NA
[Ue] nominal çalışma voltajı
690 V AC 50/60 Hz için güç devresi
<= 690 V AC 50/60 Hz için sinyalleme devresi
[Ie] nominal çalışma akımı
20 A at 400 V AC AC-1 for power circuit
16 A -de <= 440 V AC AC-3 için güç devresi
kontrol devresi tipi
AC 50/60 Hz
kontrol devresi gerilimi
380...400 V AC 50/60 Hz
motor gücü kW
4 kW -de 220...230 V AC 50/60 Hz
4 kW -de 480 V AC 50/60 Hz
4 kW -de 500...600 V AC 50/60 Hz
4 kW -de 660...690 V AC 50/60 Hz
7,5 kW -de 380...415 V AC 50/60 Hz
5,5 kW -de 440 V AC 50/60 Hz
yardımcı kontak düzenleme
1 NA
[Uimp] nominal darbe dayanım voltajı
8 kV
aşırı gerilim kategorisi
III
[Ith] klasik açık hava termik akımı
20 A -de <= 50 °C için güç devresi
10 A -de <= 50 °C için sinyalleme devresi
Irms nominal kapama kapasitesi
110 A AC için sinyalleme devresi 'e uygunIEC 60947
160 A AC için güç devresi 'e uygunNF C 63-110
160 A AC için güç devresi 'e uygunIEC 60947
nominal kesme kapasitesi
110 A -de 440 V 'e uygunIEC 60947
80 A -de 500 V 'e uygunIEC 60947
70 A -de 660...690 V 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı
25 A <= 50 °C >= 15 min power circuit
80 A 1 s sinyalleme devresi
90 A 500 ms sinyalleme devresi
110 A 100 ms sinyalleme devresi
115 A <= 50 °C 1 s güç devresi
105 A <= 50 °C 5 s güç devresi
100 A <= 50 °C 10 s güç devresi
75 A <= 50 °C 30 s güç devresi
55 A <= 50 °C 1 min güç devresi
50 A <= 50 °C 3 min güç devresi
ilgili sigorta değeri
25 A gG -de <= 440 V için güç devresi
25 A aM için güç devresi
10 A gG için sinyalleme devresi 'e uygunIEC 60947
10 A gG için sinyalleme devresi 'e uygunVDE 0660
ortalama empedans
3 mOhm -de 50 Hz - Ith 20 A için güç devresi
[Ui] nominal yalıtım voltajı
690 V için sinyalleme devresi 'e uygunIEC 60947-4-1
690 V için sinyalleme devresi 'e uygunIEC 60947-5-1
600 V için sinyalleme devresi 'e uygunUL 508
600 V için güç devresi 'e uygunCSA C22.2 No 14
600 V için sinyalleme devresi 'e uygunCSA C22.2 No 14
690 V için güç devresi 'e uygunIEC 60947-4-1
600 V için güç devresi 'e uygunUL 508
yalıtım direnci
> 10 MOhm için sinyalleme devresi
VA cinsinden kalkış gücü
30 VA -de 20 °C
VA cinsinden tutma güç tüketimi
4,5 VA -de 20 °C
ısı dağılımı
1,3 W
kontrol devresi gerilim limitleri
0,2...0,75 Uc -de <= 50 °C düşme
0,8...1,15 Uc -de <= 50 °C çalışma
bağlantılar - terminaller
Vida kelepçesi terminalleri 1 kablo(lar) 1.5...4 mm² - kablo sertligi: katı
Vida kelepçesi terminalleri 1 kablo(lar) 0,75...4 mm² - kablo sertligi: esnek - olmadan kablo ucu
Vida kelepçesi terminalleri 1 kablo(lar) 0,34...2,5 mm² - kablo sertligi: esnek - ile kablo ucu
Vida kelepçesi terminalleri 2 kablo(lar) 1.5...4 mm² - kablo sertligi: katı
Vida kelepçesi terminalleri 2 kablo(lar) 0,75...4 mm² - kablo sertligi: esnek - olmadan kablo ucu
Vida kelepçesi terminalleri 2 kablo(lar) 0,34...1,5 mm² - kablo sertligi: esnek - ile kablo ucu
çalışma hızı
3600 cyc/h
yardımcı kontak tipi
Tip anlık (1 NA)
sinyalleme devre frekansı
<= 400 Hz
minimum anahtarlama akımı
5 mA için sinyalleme devresi
minimum anahtarlama gerilimi
17 V için sinyalleme devresi
montaj desteği
Ray
Plaka
sıkma torku
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
çalışma süresi
10...20 msn bobinin enerjisini kesme ve NA açma
10...20 msn bobin enerjileme ve NA kapama
güvenlik güvenilirlik düzeyi
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
çakışmama mesafesi
0,5 mm
mekanik dayanıklılık
10 Mcycles
elektrik dayanıklılığı
1,3 Mdöngü 16 A AC-3 at Ue <= 440 V
mekanik dayanıklılık
Şoklar kontaktör kapalı, X ekseninde 11 msn için 10 Gn IEC 60068-2-27
Şoklar kontaktör kapalı, Y ekseninde 11 msn için 15 Gn IEC 60068-2-27
Şoklar kontaktör kapalı, Z ekseninde 11 msn için 15 Gn IEC 60068-2-27
Şoklar kontaktör açık, X ekseninde 11 msn için 6 Gn IEC 60068-2-27
Şoklar kontaktör açık, Y ekseninde 11 msn için 10 Gn IEC 60068-2-27
Şoklar kontaktör açık, Z ekseninde 11 msn için 10 Gn IEC 60068-2-27
Titreşimler kontaktör kapalı 4 Gn, 5...300 Hz IEC 60068-2-6
Titreşimler kontaktör açık 2 Gn, 5...300 Hz IEC 60068-2-6
derinlik
57 mm
ürün ağırlığı
0.18 kg
