Genel:

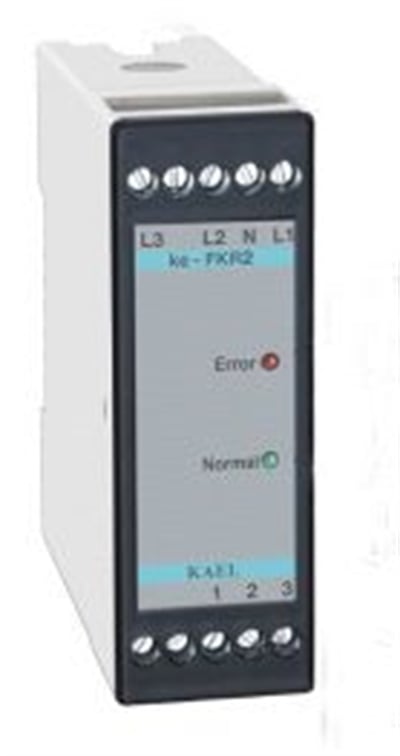

Üç fazlı sistemlerde, faz sırasının doğru ve fazlar arası dengesizliğin olmadığı durumda, normal ledi yanar ve
çıkış rölesi kontağını çeker. Ke-FKR2'e ait koruma fonksiyonları aşağıda verilmiştir.
Faz Yokluğu:
L1,L2,L3 fazlarından en az birinin yokluğu durumunda, Error(hata) ledi yanar ve röle kontağını zaman
saymadan bırakır.
Faz Sırası:
Faz sırasının ters olduğu durumda, Error(hata) ledi yanar ve röle kontağı çekmez.Faz sırası düzeltilirse,
Error(hata) ledi söner Normal ledi yanar ve çıkış rölesi kontağını çeker.
Asimetri :
Faz-Nötr arası gerilim dengesizliği sabit ve %40 'dır. Gerilim dengesizliği %40' ı aşarsa Error(hata) ledi yanar ve
çıkış rölesi kontağını bırakır.
Rölenin tekrar normale geçebilmesi için, asimetri değerinin %15 (histeresiz değeri) altına düşmesi gerekir.
Faz-Nötr % Asimetri (%40)
(Vmax - Vmin)
%Asm = x 100 Hys = %15
220
TEKNİK BİLGİ:
İşletme Gerilimi : 3 Faz ve Nötr 220Vac
İşletme Aralığı : (0,8 - 1,2)x Un
(Un nominal gerilim)
Frekans : 50 Hz.
Asimetri : Faz-Nötr arası
(%40 sabit)
Çıkış Kontakları : Normalde Açık kontak
(1-2)
Kontak Akımı : Max.5 A / 240 Vac
Güç Tüketimi : < 8 VA
Cihaz Koruma
Sınıfı : IP20
Klemens Koruma
Sınınfı : IP00
Ortam Sıcaklığı : - 5 °C....+ 50 °C
Bağlantı Şekli : Pano içindeki
klemens rayına
Boyutlar : 28x82x80 mm
L1
L2
L3
N
1 - 2
t1 t2 < t1 t1 < t2 t2 t1 t2 = 0,5 sn
t1 = 2 sn
FAZ SIRALAMALI
FAZ KORUMA RÖLESİ
SABİT ASİMETRİ (Faz-Nötr:% 40)
Uygulama Alanları:
- Elektrik motorlarının korunması
- 3 faz ile çalışan sistemlerin
korunması
1 - 2
L1,L2,L3 L1,L3,L2 L1,L2,L3 L2,L3
L1,L2,L3
Basit Bağlantı Şekli :
Hata
Ledi
Normal
Ledi
28 mm 35 mm
82 mm
80
mm
L1
L2
L3
N
3 Fazlı
Yük
