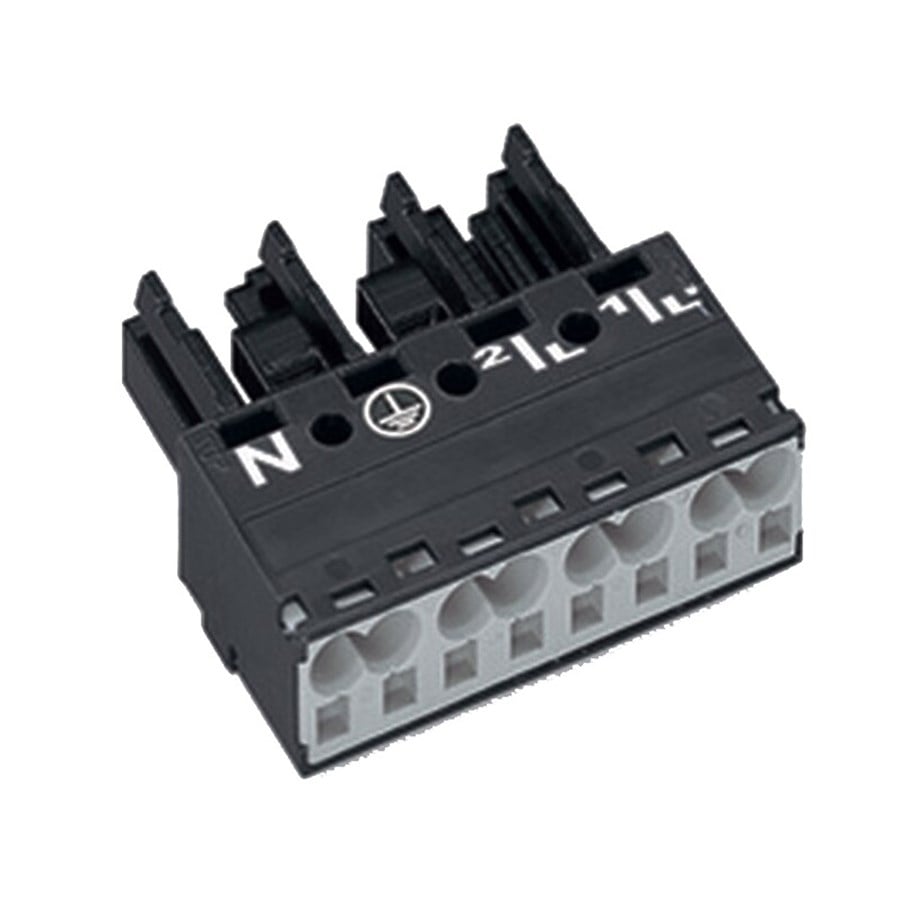

4 KUTUP DİŞİ KONNEKTÖR 770-204

Wago 4 KUTUP DİŞİ KONNEKTÖR - Siyah 770-204 (1063924)

Marka : WAGO
Fiyat : ₺107,72(KDV Dahil)
Favorilere Ekle

Elektrik Verisi

Kontak Direnci Hakkında Not

yaklaşık 1mΩ kontak direnci

yaklaşık 0,25mΩ kontak geçişi fiş/soket


Ratings per IEC/EN 60664-1

1'e göre derecelendirme IEC/EN 60664-1
Anma gerilimi (III / 3) 400 V
Şok gerilimi (3) 6 kV
Nominal akım 25 A
Legend (ratings) (III / 3) ≙ Overvoltage category III / Pollution degree 3

Approvals per UL 1977

Rated voltage per UL 1977 (factory wiring only) 600 V
Rated current per UL 1977 (factory wiring only) 23 A



Bağlantı verisi

Bağlantı teknolojisi CAGE CLAMP® S
Actuation type Operating tool
Push-in
Nominal kesit 4 mm²
Tek damarlı boylar 0,5 … 4 mm² / 20 … 12 AWG
tek damarlı, doğrudan takılabilir 1,5 … 4 mm² / 16 … 12 AWG
bükümlü, bağlanabilir 0,5 … 2,5 mm² / 20 … 14 AWG
İnce bükümlü kablolar 0,5 … 4 mm² / 20 … 12 AWG
İnce bükümlü kablolar, yalıtımlı yüksüklü 0,25 … 1,5 mm² / 20 … 16 AWG
İnce bükümlü kablolar, yalıtımsız yüksüklü 0,25 … 2,5 mm² / 20 … 14 AWG
min. ince bükümlü, yalıtımlı yüksüklü, bastırarak sonlandırma 1,5 mm² / 16 AWG
Sıyırma uzunluğu 9 mm / 0.35 inch
Not (sıyırma uzunluğu) see also packaging or instructions
Kutup sayısı 4
Toplam bağlantı noktası sayısı 8
Toplam potansiyel sayısı 4
Conductor entry direction to mating direction 0 °

Ölçülendirme

Pin aralığı 10 mm / 0.394 inch
Width 40 mm / 1.575 inch
Height 12,9 mm / 0.508 inch
Depth 37,5 mm / 1.476 inch

Mekanik Veri

Kodlama A
Tak-çıkar bağlantı takma gücü yaklaşık 20–70N (kutup sayısına bağlı olarak)
Tak-çıkar bağlantı tutma gücü kilitlendiğinde: > 80N
Tak-çıkar bağlantı çıkarma gücü açıldığında: yaklaşık 20–70N (kutup sayısına bağlı olarak)
Takıp çıkarma sayısı 200, rezistif yüksüz 100, rezistif yüklü IN = 25A, test edildi (4mm²/AWG 12)
Etiketleme N ⏚ 2/L 1/L'
Koruma sınıfı IP20
Koruma Tipi Hakkında Not In mated condition with strain relief housing: IP2xC (These compact connectors are not designed for use in open, easily accessible areas.)
Potential marking N ⏚ 2/L 1/L'
Uygulama General mains applications

Plug connection

Contact type (pluggable connector) Female connector/socket
Connector connection type for conductors
Mismating protection Yes
Locking of plug-in connection locking lever
Locking lever retrofittable

Material Data

Renk siyah
İzolasyon malzemesi Polyamide 66 (PA66)
Sıkıştırma yayı malzemesi Chrome nickel spring steel (CrNi)
Kontak materyali Copper or copper alloy, surface-treated
Yangın yükü 0,208 MJ
Ağırlık 12,4 g

Environmental Requirements

Processing temperature -5 … +40 °C
Continuous operating temperature -35 … +85 °C
Kesintisiz Servis Sıcaklığı Hakkında Not ≤ 105°C sıcaklıklar için yalıtımlı kısımlar

Ticari Veri

Product Group 20 (WINSTA)
SAP'den ambalaj tipi BOX
Country of origin DE
GTIN 4044918252270
Customs tariff number 85366990990
