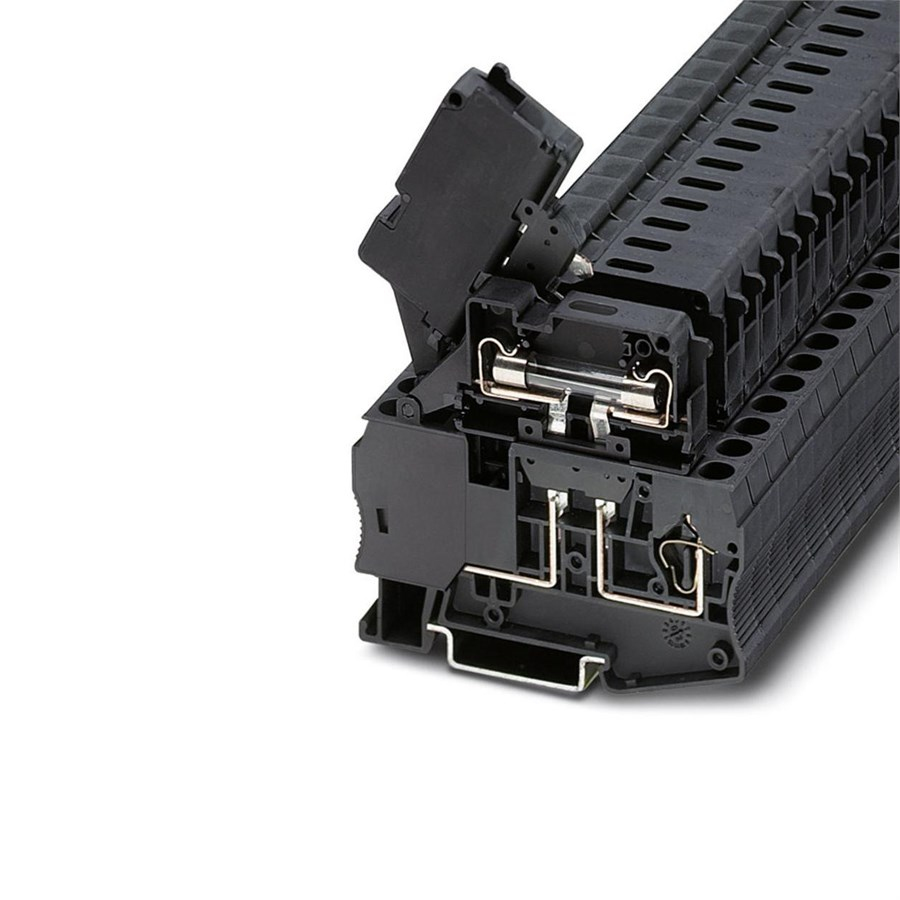

Phoenix 3036547 Sigortalı Modüler Klemens ST 4-HESILED 24

Phoenix 3036547 Sigortalı Modüler Klemens ST 4-HESILED 24 (1 ADET FİYATIDIR)

Stok Kodu (1021748)
Marka : PHOENIX
Fiyat : ₺178,94(KDV Dahil)
Tahmini Teslim Süresi : 2 Tahmini Teslimat Tarihi
3000 TL Üzeri Ücretsiz Kargo
Favorilere Ekle

Hızlı bağlantılı ayırma kollu sigortalı klemens, siyah, 5 x 20 mm kartuş sigortalar için, 24 V DC için LED'li



Genel

Kat sayısı 1
Bağlantı sayısı 2
Nominal kesit 4 mm²
Renk siyah
İzolasyon malzemesi PA
UL 94'e uygun yanmazlık sınıfı V0
Nominal durum için maksimum güç kaybı 1,6 W
Sigorta G / 5 x 20
Sigorta tipi Cam / seramik / ...
Nominal darbe gerilimi 4 kV
Kirlilik sınıfı 3
Darbe gerilim kategorisi III
İzolasyon malzeme grubu I
Maksimum güç kaybı maks. 1,6 W (Aşırı yükte sigortalı klemensin tekli düzenlemesi)
maks. 1,6 W (Aşırı yükte birçok sigortalı klemensin enterkonekte düzenlemesi)
maks. 4 W (Kısa devrede sigortalı klemensin tekli düzenlemesi)
maks. 2,5 W (Kısa devrede birçok sigortalı klemensin enterkonekte düzenlemesi)
LED gerilim aralığı 12 V AC/DC ... 30 V AC/DC
LED akım aralığı 0,31 mA ... 0,95 mA
Standarda uygun bağlantı IEC 60947-7-3
Maksimum yük akımı 6,3 A (akım kullanılan sigorta tarafından belirlenir)
Nominal akım IN 6,3 A
Nominal gerilim UN 24 V
Açık yan taraf Hayır
Bağıl yalıtım malzemesi sıcaklığı indeksi (Elec.; UL 746 B) 130 °C
Yalıtım malzemesi sıcaklık indeksi (DIN EN 60216-1 (VDE 0304-21)) 130 °C
Soğukta statik izolasyon malzemesi uygulaması -60 °C
Demiryolu araçlarında yangın davranışı (DIN 5510-2) Testi geçmiştir
Alev test yöntemi (DIN EN 60695-11-10) V0
Oksijen indisi (DIN EN ISO 4589-2) >32 %
NF F16-101, NF F10-102 Sınıf I 2
NF F16-101, NF F10-102 Sınıf F 2
Yüzey yanmazlığı NFPA 130 (ASTM E 162) geçti
Özel optik duman yoğunluğu NFPA 130 (ASTM E 662) geçti
Duman gazı zehirliliği NFPA 130 (SMP 800C) geçti
Kalorimetrik ısı yayınımı NFPA 130 (ASTM E 1354) 28 MJ/kg
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22 HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23 HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24 HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26 HL 1 - HL 3

Boyutlar

Genişlik 6,2 mm
Uzunluk 61,5 mm
Yükseklik NS 35/7,5 62,5 mm
Yükseklik NS 35/15 70 mm

Bağlantı verisi

Tek damarlı min. iletken kesit alanı 0,08 mm²
Tek damarlı maks. iletken kesit alanı 6 mm²
Çok damarlı min. iletken kesit alanı 0,08 mm²
Çok damarlı maks. iletken kesit alanı 4 mm²
İletken kesit alanı AWG min. 28
İletken kesit alanı AWG max. 10
Çok damarlı iletken kesit alanı, plastik kılıfsız yüksüklü, min. 0,14 mm²
Çok damarlı iletken kesit alanı, plastik kılıfsız yüksüklü, maks. 4 mm²
Çok damarlı iletken kesit alanı, plastik kılıflı yüksüklü, min. 0,14 mm²
Çok damarlı iletken kesit alanı, plastik kılıflı yüksüklü, maks. 4 mm²
Aynı kesitli 2 iletken, çok damarlı, plastik kılıflı İKİZ yüksüklü, min. 0,5 mm²
Aynı kesitli 2 iletken, çok damarlı, plastik kılıflı İKİZ yüksüklü, maks. 1 mm²
Bağlantı tipi Yaylı bağlantı
Kablo soyma uzunluğu 8 mm ... 10 mm
İç silindirik gösterge A4

Standartlar ve Yönetmelikler

Standarda uygun bağlantı CSA
IEC 60947-7-3
UL 94'e uygun yanmazlık sınıfı V0
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
China RoHS Çevre dostu kullanım süresi: sınırsız = EFUP-e
Sınır değerin üzerinde tehlikeli madde yok

Sınıflandırma

eCl@ss
